Herstellung, Zusammenbau und Montage des FRS5X-Waveguide

Autorenbild: Björn KempfBjörn Kempf


Vorab:

In dieser Beschreibung findest du alle Informationen zur Herstellung, Zusammenbau und Montage des FRS5X Waveguides.


Die Druckdaten für den Waveguide findest du hier:



Um dir die Sucherei nach allen übrigen Teilen zu ersparen, habe ich auch noch ein Montageset für dich im Programm. In der Beschreibung des Lieferumfanges findest du auch eine Auflistung um die alle Teile selbst zu organisieren:



In der Projektbeschreibung findest du zudem auch noch einige Materialpakete. Die möchte ich hier nicht auflisten, das würde dann doch etwas unübersichtlich.


Herstellung:

Bei dem Waveguide handelt es sich um ein etwas anspruchsvolleres Teil. Es gibt zwar weder Brücken, noch starke überhänge, jedoch ist die Auflagefläche einiger Teile auf dem Druckbett sehr klein. Demnach ist es sehr wichtig, das Grundsetup des Druckers, den Zusammenbau, die Ausrichtung sowie die Kalibrierung des Materiales sauber abgeschlossen zu haben.


Zur Herstellung von 2 Waveguides solltest du ca. 500g Material einplanen. Greife hier bitte auf hochwertige Materialien eines Markenherstellers zurück. Gerade bei optisch sehr ansprechenden Drucken lohnt sich die Investition. Ich empfehle die Verwendung von PLA.


Dein Drucker sollte mit einer Düse mit einem Durchmesser von 0,4mm ausgestattet sein. Die Einstellungen im Slicer ist für alle Bauteile identisch:


Schichthöhe : 0,2mm

Untere Schichten: 3 Stück

Obere Schichten: 2 Stück

Wandlinien: 2 Stück

Infill: 15%


Die ersten beiden Schichten die auf dem Druckbett haften, sollten ohne Kühlung gedruckt werden. Bei allen nachfolgenden Schichten empfehle ich, die Kühlung auf 100% einzustellen.




Wir beginnen mit einer leichten Übung, der Bohrschablone. Diese musst du nur einmal ausdrucken. Sie wird später zum Anzeichnen der Bohrungen sowie zur Markierung der Kabeldurchführung genutzt. Daran kannst du sehr gut erkennen, ob du zufriedenstellende Oberflächen erreichst. Es gibt 2 Versionen dieser Schablone. Mit der Version "lang" endet der Waveguide mit der Hornöffnung bündig an der Schallwand. Mit der kurzen befindet sich der FRS5X auf der Ebene der Schallwand.



Danach kümmern wir uns um die Teile des Halters. Diese brauchst du jeweils 2 mal.

  • Sockel

  • Mutter

  • Halter





Die Abdeckung des Treibers und der Waveguide-Sockel passen auch sehr gut zusammen auf das Druckbett. Auch hier benötigst du jeweils 2 Stück

  • Waveguide Sockel

  • Abdeckung Treiber








Bei den Oberteilen musst du etwas aufpassen. Es gibt 2 unterschiedliche Teile !

  • Oberteil Mutter

  • Oberteil Schraube

Für einen Waveguide benötigst du je 2 Stück davon.


Bei diesem Teil kann ich nur wärmstens empfehlen, nur mit einem Teil auf der Druckplatte zu beginnen. Nach oben hin wird dieses Teil immer tückischer und Fehler in Kühlung und Materialeinstellungen rächen sich in einem unschönen Druckbild oder dir fliegt das Teil vom Druckbett.




Zusammenbau


Wir bauen im ersten Schritt die 4 Teile des Waveguides zusammen. Dabei werden alle 4 Teile nur Locker miteinander verschraubt.







Erst nachdem alle Teile zueinander ausgerichtet wurden, werden die Schrauben angezogen. Zieh die Schrauben nicht zu fest an!







Auf die grüne Fläche des Sockel wird nun punktuell etwas Sekundenkleber aufgebracht. Weniger ist mehr! Desto mehr Kleber aufgebracht wird, desto schlechter hält er.









Danach wird der Sockel auf den Waveguide gesetzt. Ich habe das dann mit einer Schraubenkiste beschwert damit es in der richtigen Position trocknen kann. Nach 2-3 Minuten ist der Klebstoff ausgehärtet.






Die Schmelzhülsen werden mit einem Lötkolben in die rückseitigen Bohrungen eingeschmolzen.

Gib nur wenig Druck auf die Gewindehülse und achte auf eine lotrechte Positionierung. Die Temperatur des Lötkolben liegt in meinem Fall bei 350°. Solltest du keinen einstellbaren Lötkolben haben, wird es auch damit gelingen. Die Pinzette kann bei der Positionierung hilfreich sein.

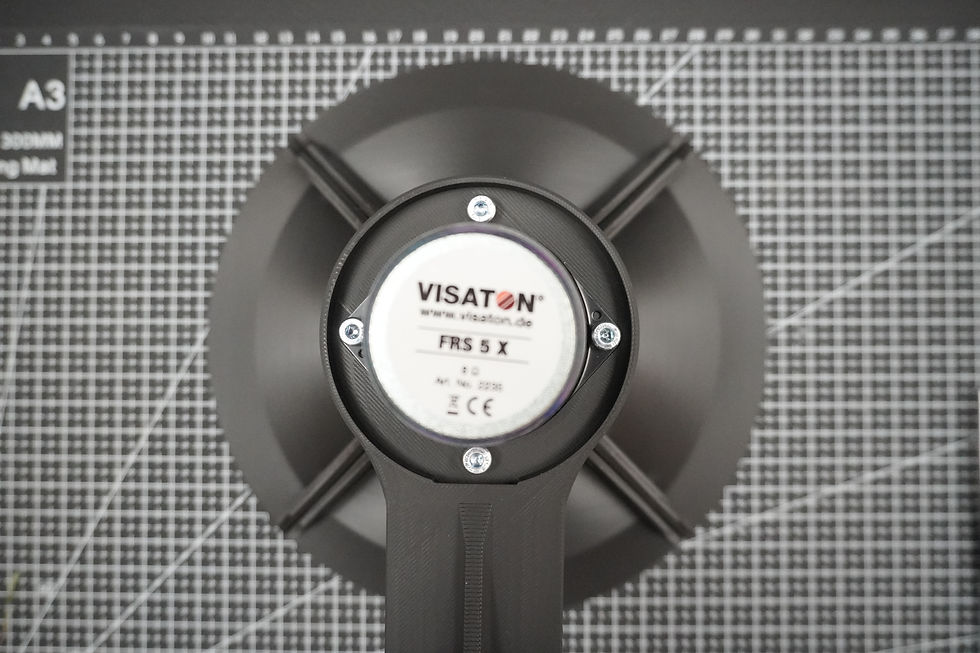

Danach wird der FRS5X zusammen mit dem Halter am Waveguide verschraubt. Achte dabei auf die Ausrichtung der Lötfahnen zur Kabeldurchführung im Halter.







Sobald die Kabel angelötet und durch den Halter geführt wurden, kann die Treiberabdeckung aufgesteckt werden.


Damit wäre der Zusammenbau abgeschlossen.






Die Montage:


01.02.2025 1:00 Uhr - ich schreibe hier heute noch weiter :-)
