Den Cube 13.2L bauen.

PYB CUBE W5-2106

€480.00

Jetzt kaufen

Der Cube 13.2L ist ein Bassreflexgehäuse mit einem Innenvolumen von 13,2 Liter. Die Bassreflexabstimmung sowie die Einbaumaße für das Chassis kann nach deinen Wünschen angepasst werden. Bei den CUBE-Projekten dieser Seite ist das schon erfolgt, eine passende Schallwand sowie ein passendes BR-Rohr ist jeweils vorhanden.

Das Gehäuse ist sehr einfach in seiner Herstellung da alle Teile eine sehr kurze Laufzeit auf dem Drucker haben. Zur Herstellung benötigst du ca. 3000g PLA-Filament in der oder den Farben deiner Wahl.

Ebenso brauchst du einen 3D-Drucker. Ein kleiner Drucker mit einem Druckbett in den Abmessungen von 200mm x 200mm ist bereits ausreichend um alle Teile anfertigen zu können.

In den Druckdaten ist eine Teileliste enthalten. Du solltest vor dem Aufbau zuerst mal alle Teile drucken und das Gehäuse ohne Klebstoff zusammensetzen.

Slicersetup:

Um es so einfach wie nur möglich zu machen, werden alle Teile des Gehäuses mit dem gleichen Setup gedruckt.

Schichthöhe erste Schicht: 0,2mm

Schichthöhe weitere Schichten: 0,2mm

Anzahl der unteren und oberen Schichten: 5

Wandlinien: 3

Infill: 15%

Infillmuster: Gitter

Für den Zusammenbau werden 3 unterschiedliche kleine Würfel zusammengebaut. Diese unterscheiden sich in den Teilen aus denen sie zusammengesetzt werden.

Grundsätzlich empfehle ich, zuerst alle Teile gemäß der beiliegenden Stückliste zu drucken, und damit das komplette Gehäuse ohne Klebstoff zusammen zu setzen!

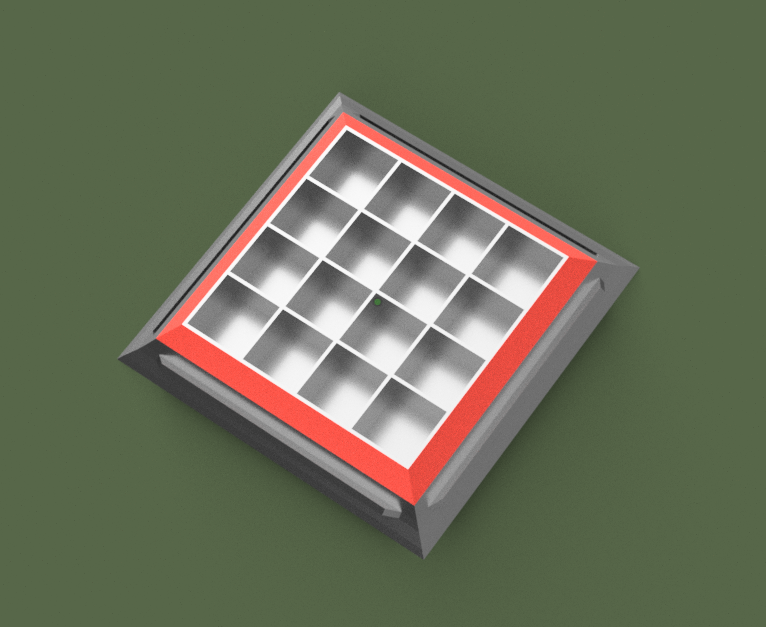

Nur entlang der rot markierten Flächen wird Klebstoff aufgetragen. Dieser sollte auch nur auf die Flächen aufgetragen werden, an denen im nächsten Schritt ein Teil angesetzt wird.

Das nachfolgende Teil wird immer so angesetzt, dass sich 2 Federn innerhalb einer Ecke befinden.

Das dritte Teil wird dann in genau dieser Ecke eingesetzt. In dieser Reihenfolge setzen wir dann auch den Rest des Würfels zusammen.

Zur Montage des letzten Teiles solltest du den Würfel auf einen Tisch legen. Das Teil wird dann von oben senkrecht in den Würfeln eingesetzt. Danach müssen die Teile zueinander ausgerichtet werden bis an den Kanten kein Spalt mehr vorhanden ist.

Wir bauen die ersten Würfel wie abgebildet zusammen. In dem blauen Würfel sitzt später das Anschlussterminal. Im Mittleren Würfel das Bassreflexrohr. Die Position vom Bassreflexrohr kannst du frei auf der Vorder- und Rückseite des Gehäuses wählen.

Danach werden die Verbinder wie abgebildet in die Würfel eingeklebt. Der Klebstoff kommt dazu in die Nut des Verbinders. Diese muss gleichmäßig gefüllt sein.

Damit sich der Kleber gleichmäßig in der Nut verteilt, solltest du die Würfel auf den Verbinder stellen.

Nun können wir die vorderen Würfel zusammenbauen.

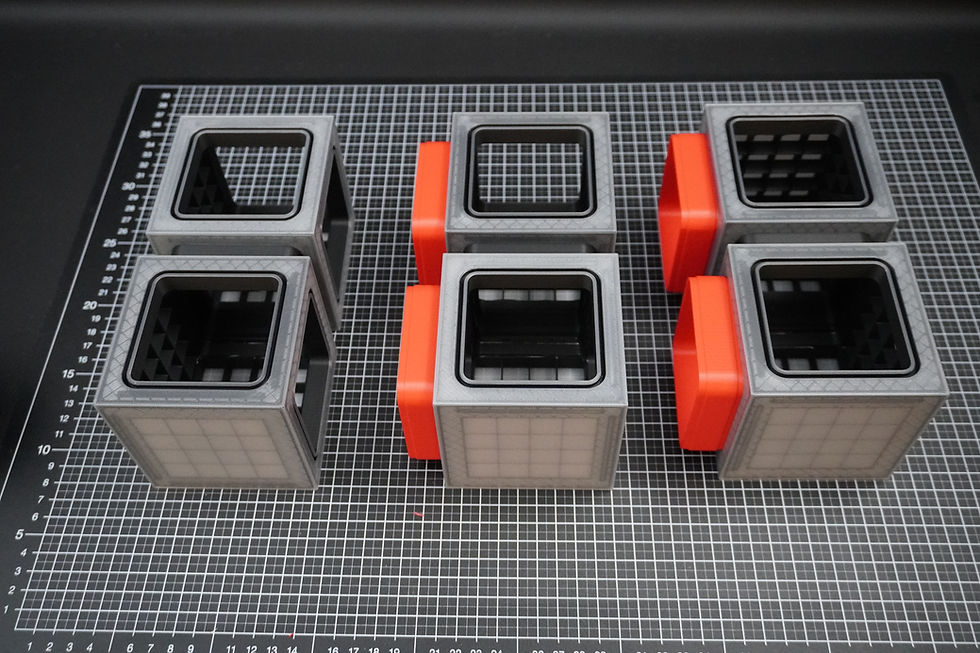

Die 3 Würfelpaare werden nun mit den Verbinder verklebt.

Danach machen wir mit den Verbindern weiter die sich zwischen den Würfelpaaren befinden. Zuerst wird der Verbinder wie abgebildet eingeklebt, sobald der Klebstoff getrocknet ist, im nächsten Schritt wird die zweite Seite verklebt.

Gib dem Klebstoff 2 Stunden Zeit zwischen diesen Schritten.

So sollte diese Baugruppe nun aussehen wenn sie fertig montiert ist. Diese bildet später die untere Würfelreihe.

Nun können wir die letzten Würfel zusammenbauen.

Auch bei dieser Baugruppe werden zuerst die Würfelpaare mit dem Verbinder verklebt.

Sobald der Zusammenbau der Würfelpaare abgeschlossen ist, kann der Verbinder zwischen den Würfelpaaren verklebt werden. Damit ist diese Baugruppe auch abgeschlossen.

Die Baugruppe des großen Würfels beginnen wir mit der Eckverbindung bestehend aus den Seitenteilen mit den 4 Öffnungen.

Um die Kanten sauber auszurichten, kann Kreppband ein gutes Hilfsmittel sein.

In die zuvor erstellte Baugruppe werden nun die Verbinder eingeklebt.

Auch in der ersten Baugruppe werden nun die Verbinder verklebt.

Beide Baugruppen werden wieder auf den Verbinder gestellt bis die Klebestelle getrocknet ist.

Aus den zuvor erstellten Baugruppen setzen wir nun das Gehäuse zusammen.

Zuerst wird die 4`er Würfelgruppe mit dem Hauptwürfel verklebt. Damit die Position der Verbinder mit der letzten Baugruppe später zusammenpasst....

...wird Diese zur Positionierung angebracht, jedoch noch nicht verklebt!

Danach wird die 6`er Würfelgruppe in gleicher Weise mit der zuvor montierten Baugruppe verbunden.

Die Trägerplatte für den Sperrkreis besteht aus 3 Teilen. Auf der Montageplatte werden die zwei Träger verklebt. Darauf werden dann die Bauteile entsprechen der Abbildung mit Kabelbinder befestigt. Die Befestigung der Spule erfolgt mit der Schraube.

Auf der Unterseite werden alle Bauteile miteinander verlötet.

Die Position der 3 Füße ergibt sich durch das Gittermuster des Deckels. Diese werden leicht in den Deckel eingesetzt und dann mit Sekundenkleber mit dem Weichträger verbunden. Danach muss die Weiche aber nochmal weg.

Zur Vorbereitung der Montage des Terminals wird das mitgelieferte Kabel in der Mitte durchgeschnitten sodass 2 Stücke mit einer Länge von 75cm entstehen. Die beiden Adern werden dann voneinander getrennt. Das Rote Kabel wird dann nochmals in der Mitte durchgeschnitten. Alle Enden dieser 3 Kabel müssen nun abisoliert und vor verzinnt werden.

Die Kabel werden nun entsprechen ihrer Farben mit den Terminalklemmen verlötet.

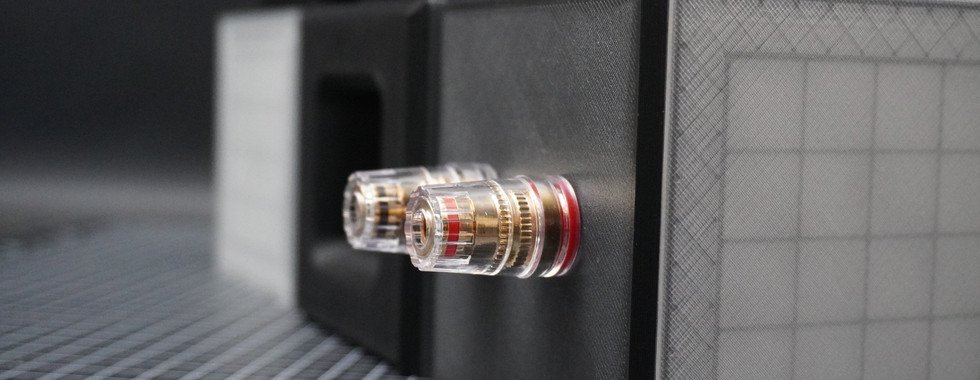

Je eine rote sowie eine schwarze Kunststoffscheibe werden auf der Rückseite in das Terminal eingesetzt. Danach werden die Goldklemmen durch die Blende geschoben. Bevor die Mutter festgezogen wird muss noch die Verdrehsicherung aufgesteckt werden.

Das Terminal wird nun in das Gehäuse eingesetzt, es muss noch nicht fest sitzen, es wird später noch verklebt. Die roten Kabel werden dann mit der Frequenzweiche verlötet.

Mit der Zylinderschraube sowie der dazu passenden Unterlegscheiben werden die Muttern auf der Innenseite der Rückwand in die dafür vorgesehene Vertiefung eingezogen.

Nun wird der W5-2106 mit den verbleibenden Kabelenden verlötet.

Die Frequenzweiche steht dazu wie abgebildet auf dem Tisch. Das Kabel wird durch die Zentralmutter geführt. Auch bei Dieser ist die Ausrichtung gemäß der Abbildung zu beachten.

Auf der Innenseite der Schallwand wird nun die Dichtung eingesetzt. Diese muss auf 48cm Länge zugeschnitten werden.

Dann kann der W5-2106 eingesetzt werden. Ebenso wird die Zentralmutter angezogen.

In den Deckel der Rückseite kommt auch noch eine Dichtung (68cm lang). Dann kann auch der Sperrkreis in die Rückseite eingesetzt werden. Das sollte ohne Klebstoff halten. Danach wird der Deckel verschlossen.

Fürs Erste Probehören solltest du das Terminal noch nicht im Gehäuse verklebt haben. Passt alles, kannst du das noch nachholen.

Damit sind wir auch am Ende. Bei dem Lautsprecher für die zweite Seite kannst du dich entscheiden ob du ihn so aufbaust wie in dieser Anleitung beschrieben, oder du baust in gespiegelt auf.

Viel Spaß mit dem CUBE!
